Tester un micro sans le brancher

Le premier test que l'on peut faire sur un micro sans en écouter le son, c'est de vérifier son impédance avec un ohmmètre. La majorité des micros single coil font entre 5000 et 10.000 Ohms, (le plus souvent de 6.000 à 8000). si le couant de l'Ohmmètre ne passe pas, il est possible qu'un fil soit rompu, le plus souvent au niveau du bobinage. On trouvera ci dessous un moyen de tester LE SON de nouveaux micros sur une telecaster sans monter la plaque de contrôle.

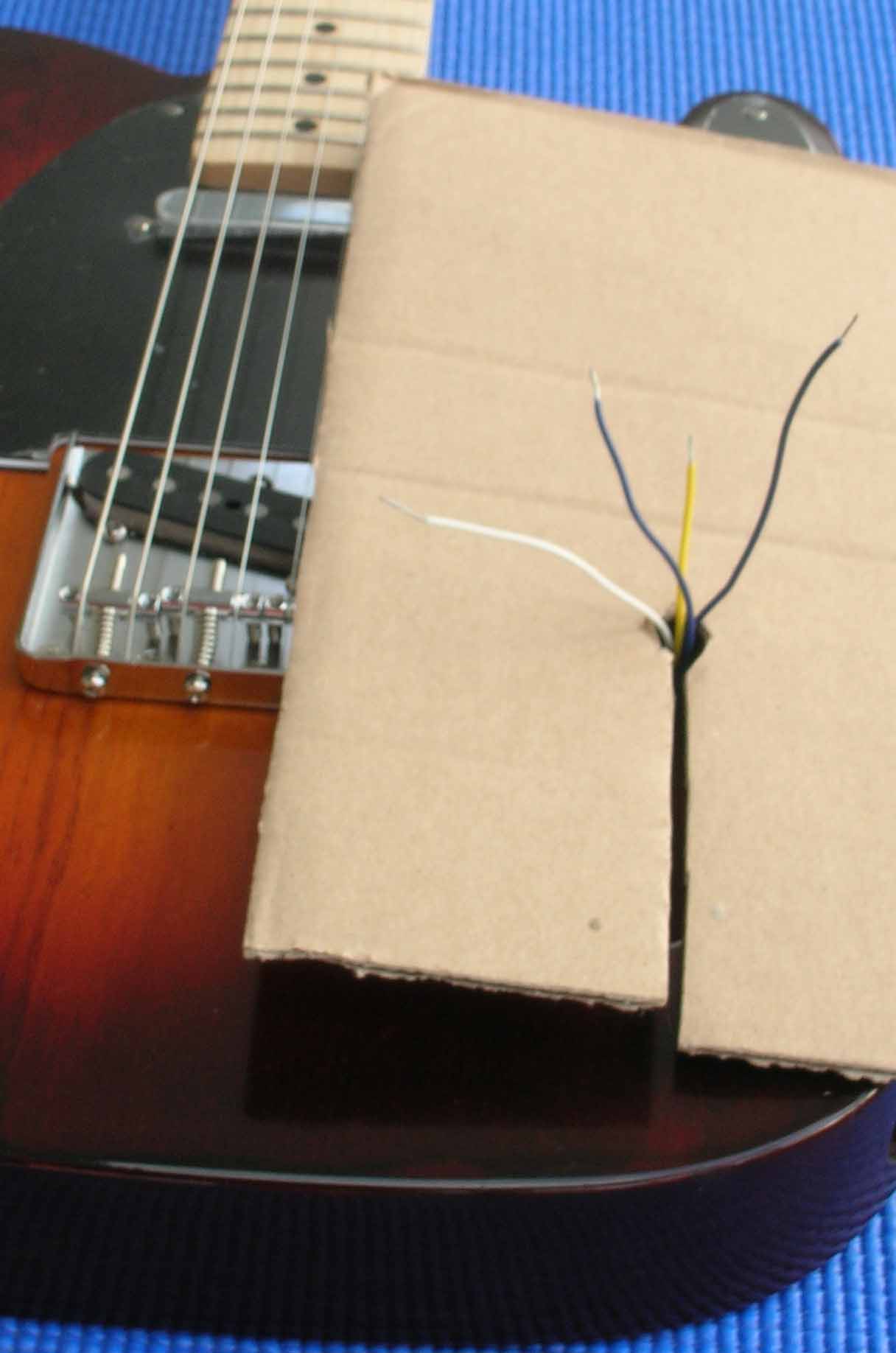

1 - pour pouvoir brancher les fils de micros, il faut les dénuder (si possible avec une pince prévue à cet effet)	2 - pour protéger e vernis de la guitare contre les fausses manœuvres, je préconise de la couvrir avec un morceau de carton percé..

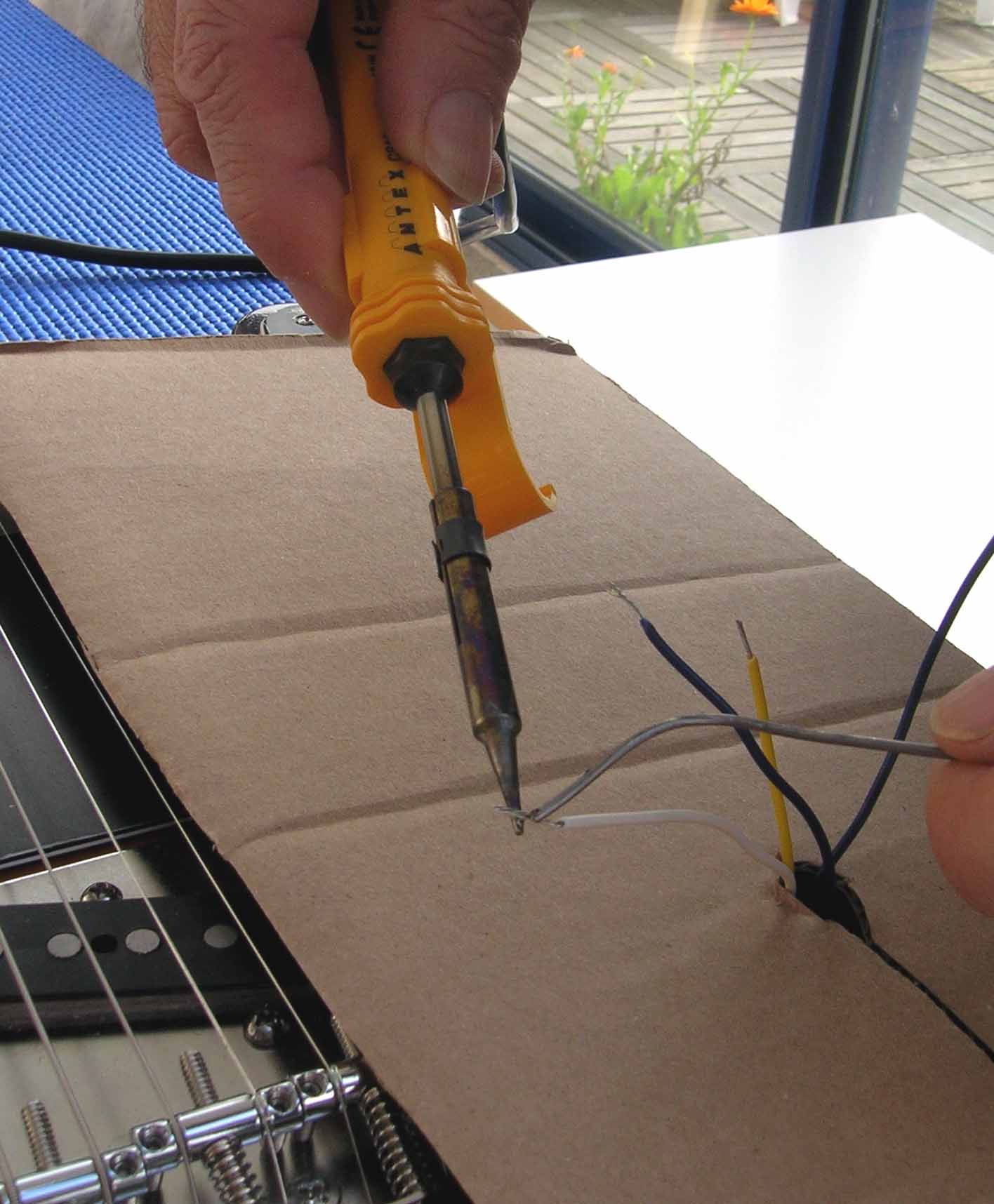

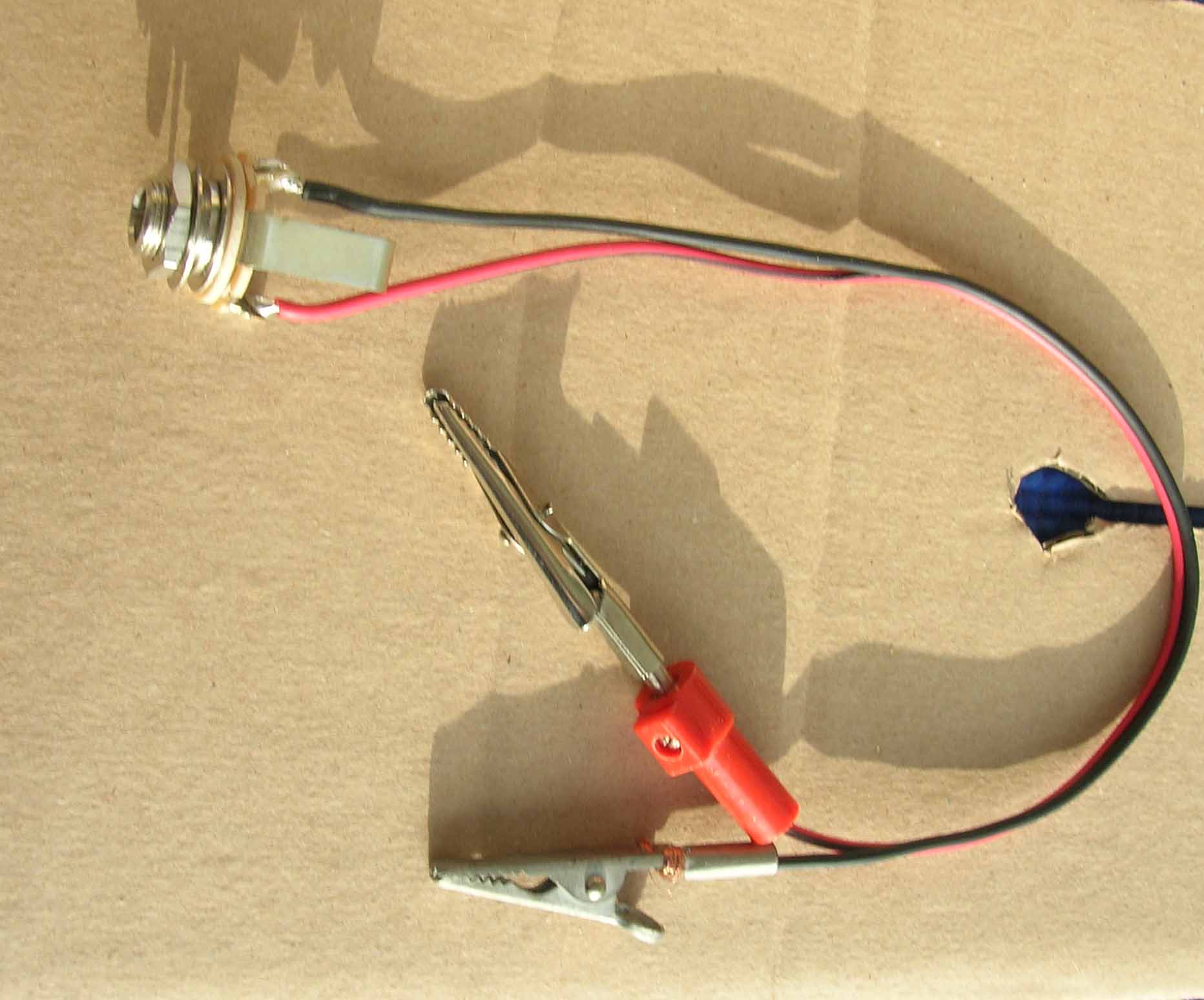

3 - il est ensuite conseillé d'étamer les fils à l'aide d'un fer à souder, ce qui facilitera le montage ultérieur (mais ce n'est pas indispensable)	4- je me suis fabriqué ce petit testeur : un jack et deux pinces crocodiles, pour procéder à des branchements rapides sans soudures

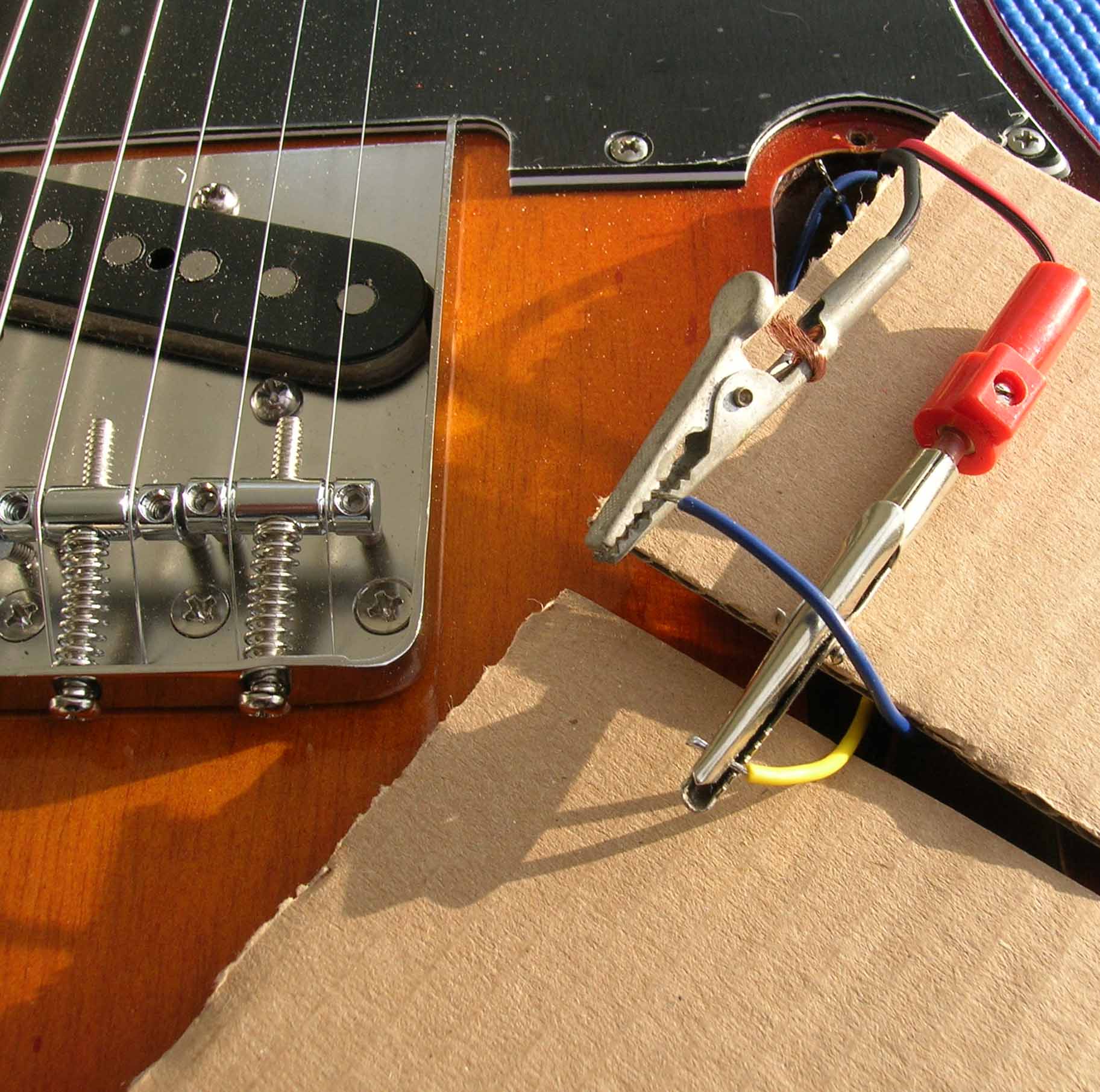

5 - Apres avoir monté e jack dans le support prévu à cet effet, on pince les fils du micro avec les crocodiles...	6 - pour plus de commodité, il est recommandé de séparer es crocodiles avec un isolant, par ex une petite pièce de carton.

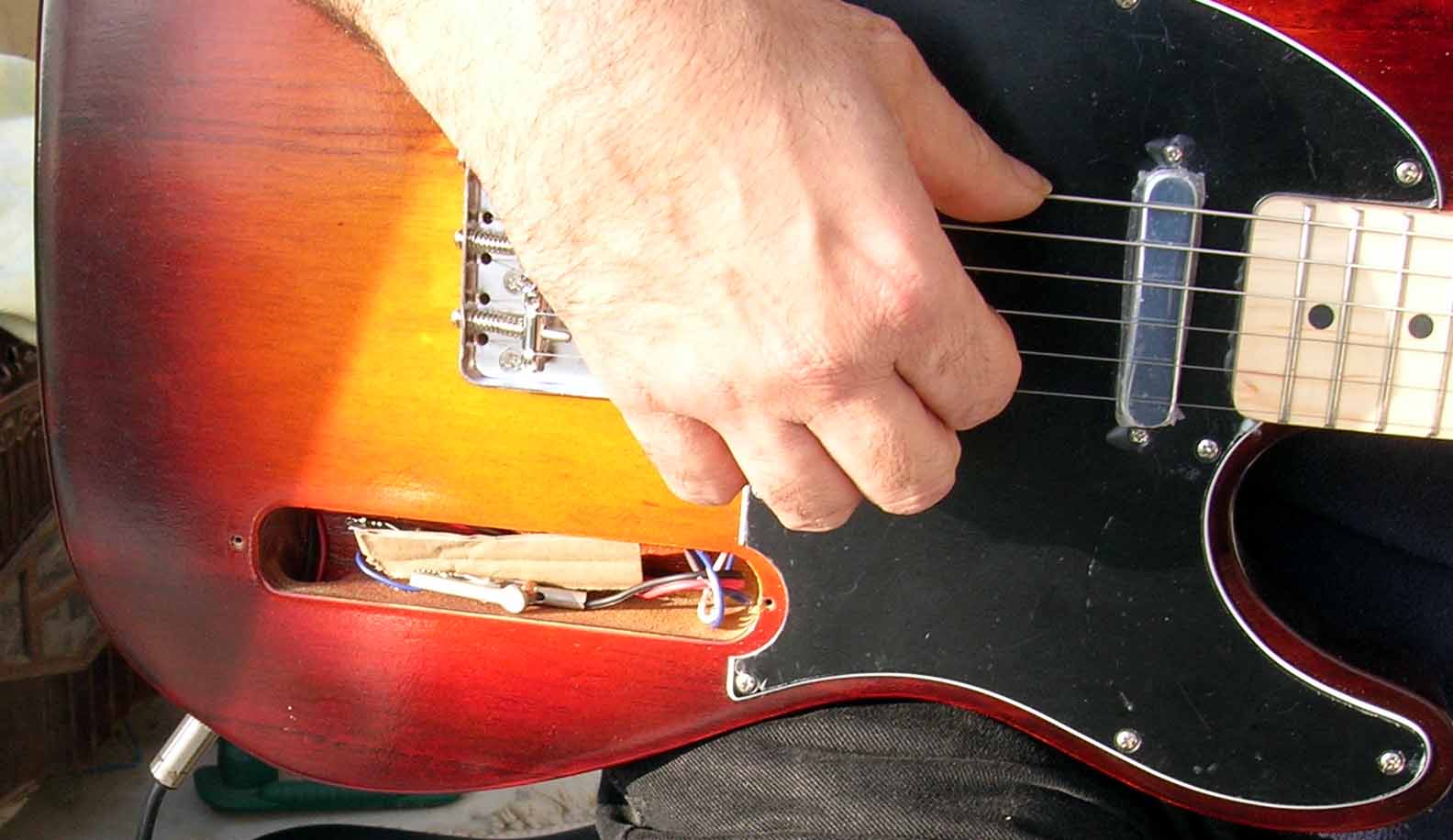

7 - on branche le jack, et on peut entendre le micro en ligne directe !
