ici presentation.../..

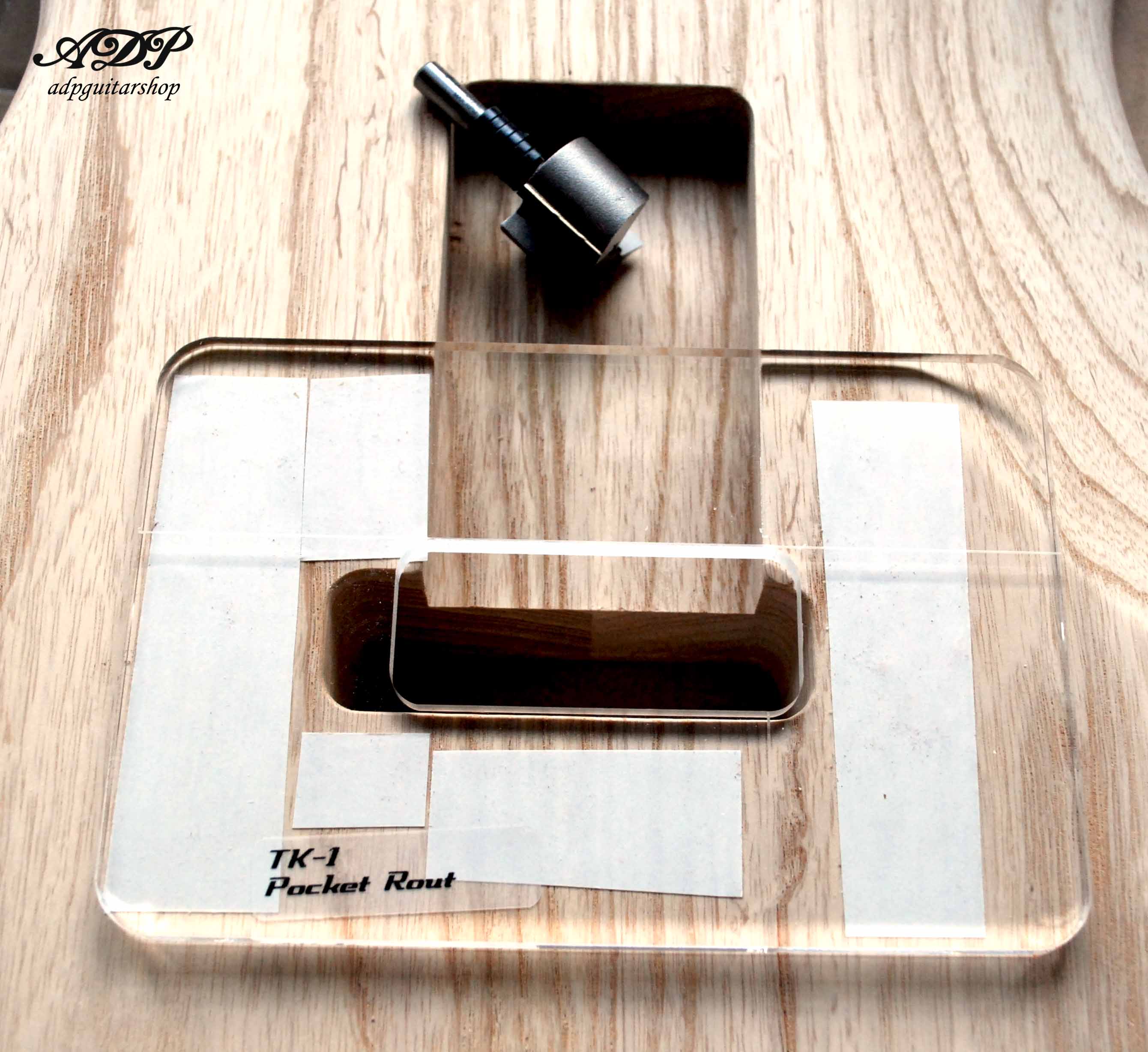

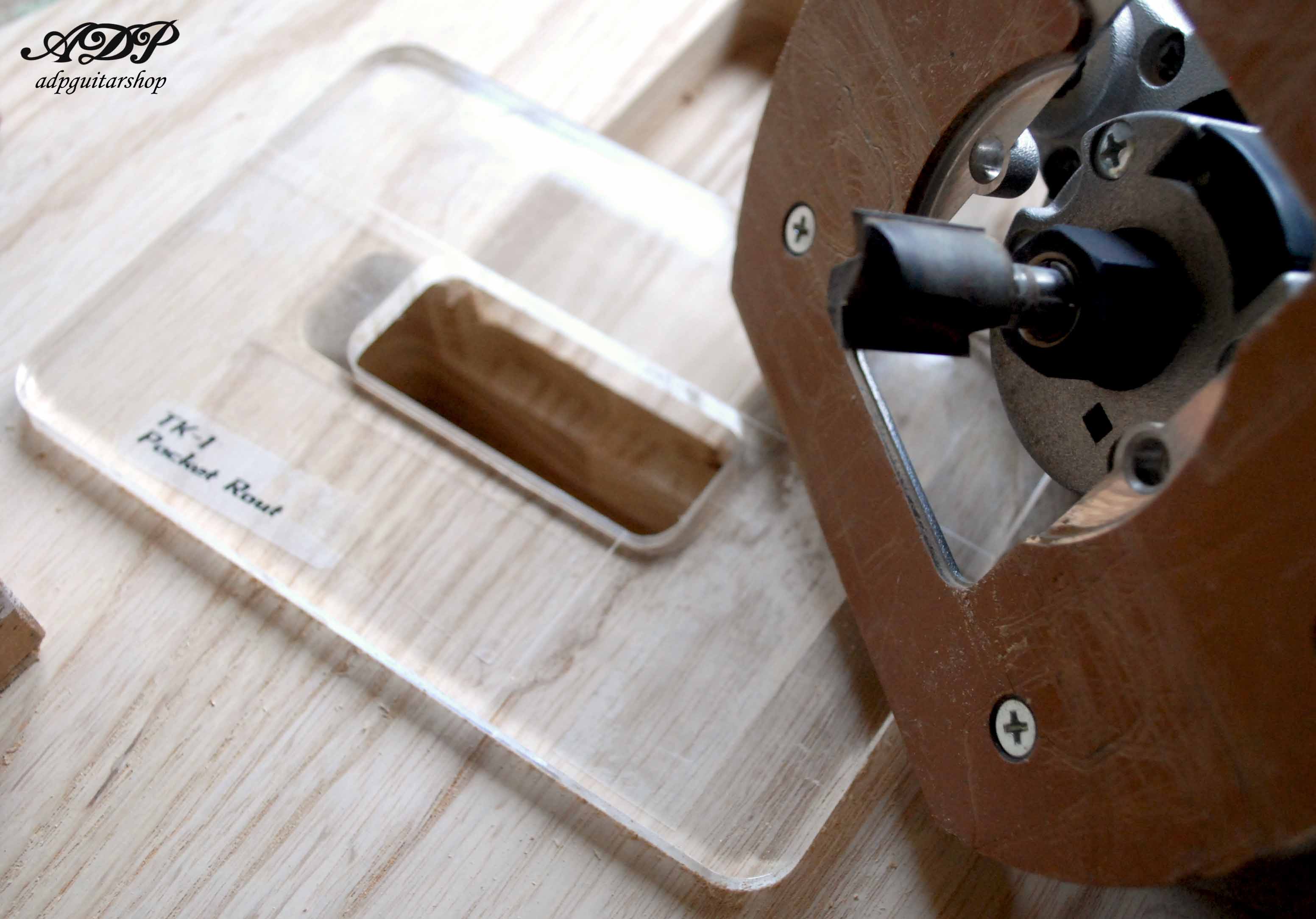

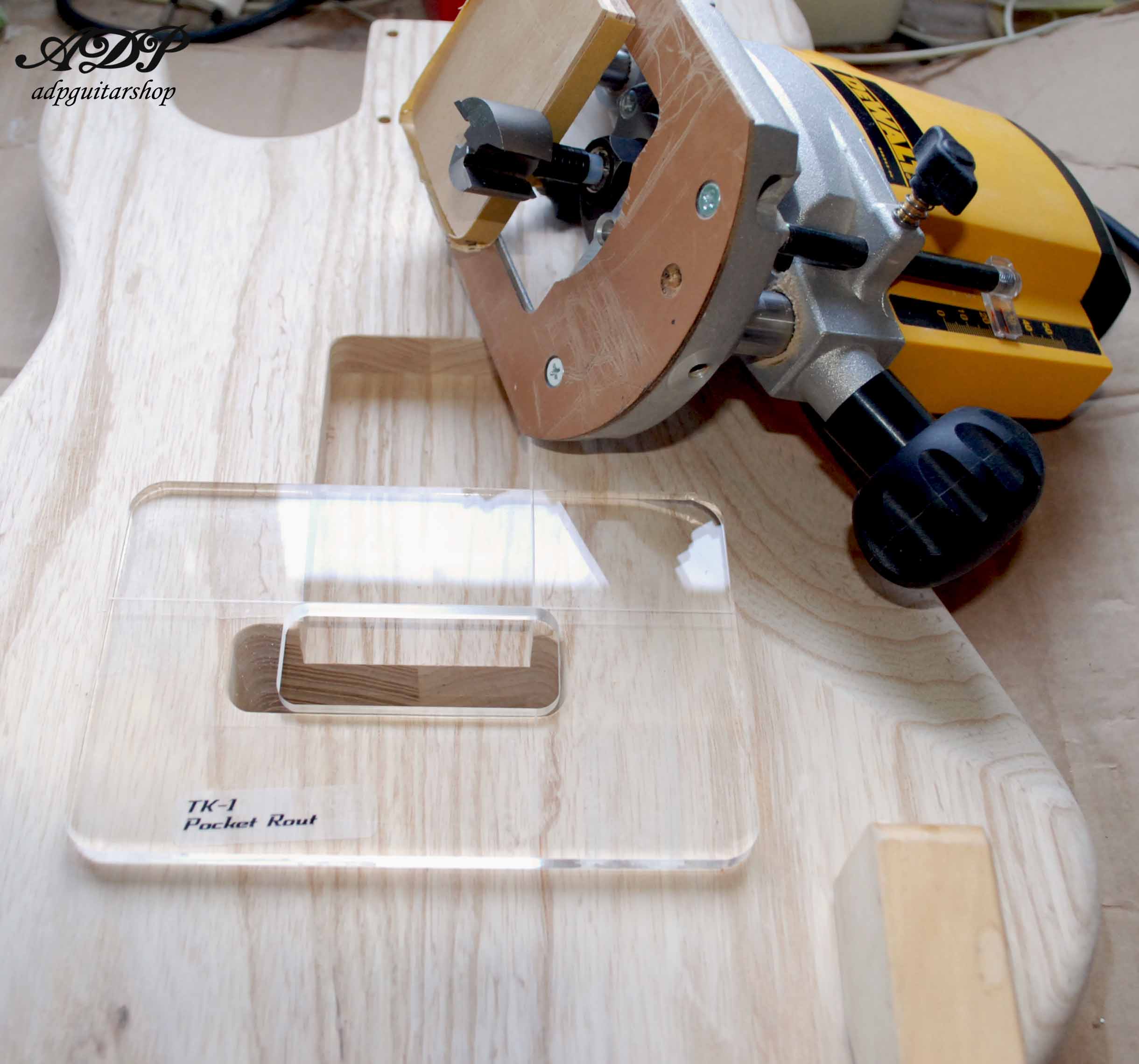

1 - Instalation du gabarit Trem King TK1 avec du collant double face
Si votre défonceuse manque de puissance, vous pouvez faire 2
passes

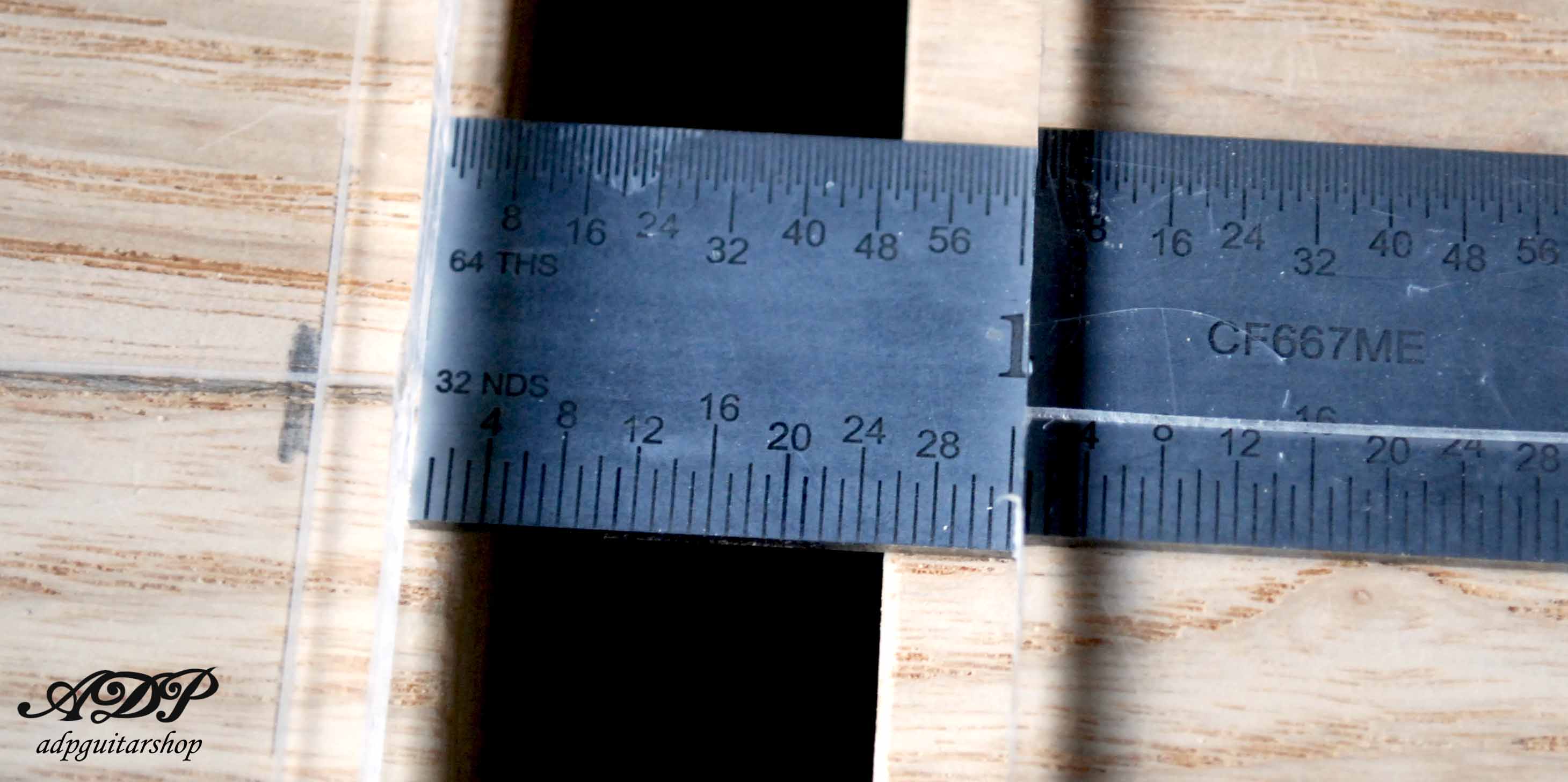

2 - un truc : glisser une pièce de bois de l'épaisseur nécessaire
(ici 10mm)
pour caler la hauteur de la fraise (compte tenu de
'épaisseur du gabarit = 5mm).

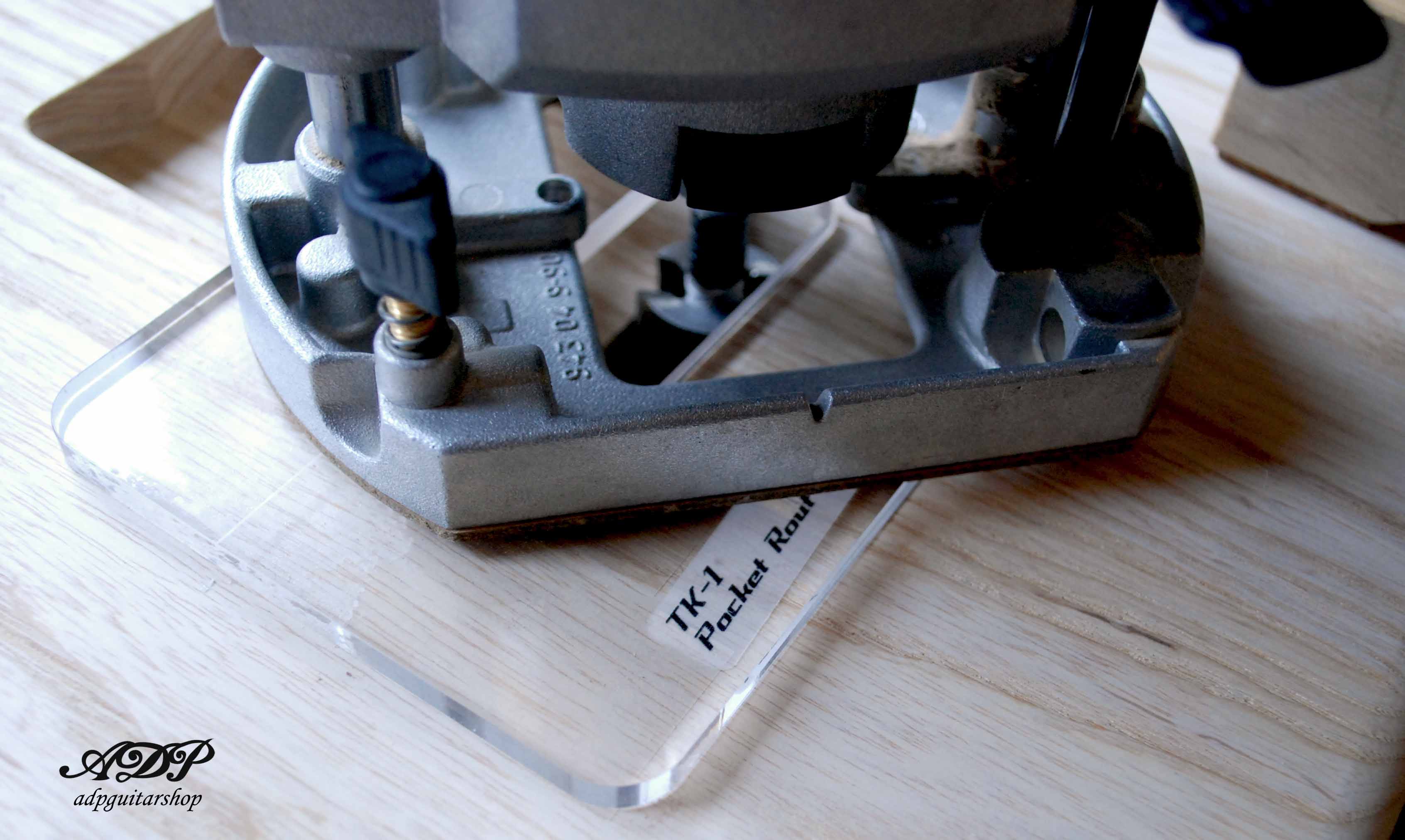

3 - défonceuse en position dans le cas d'une seule passe.

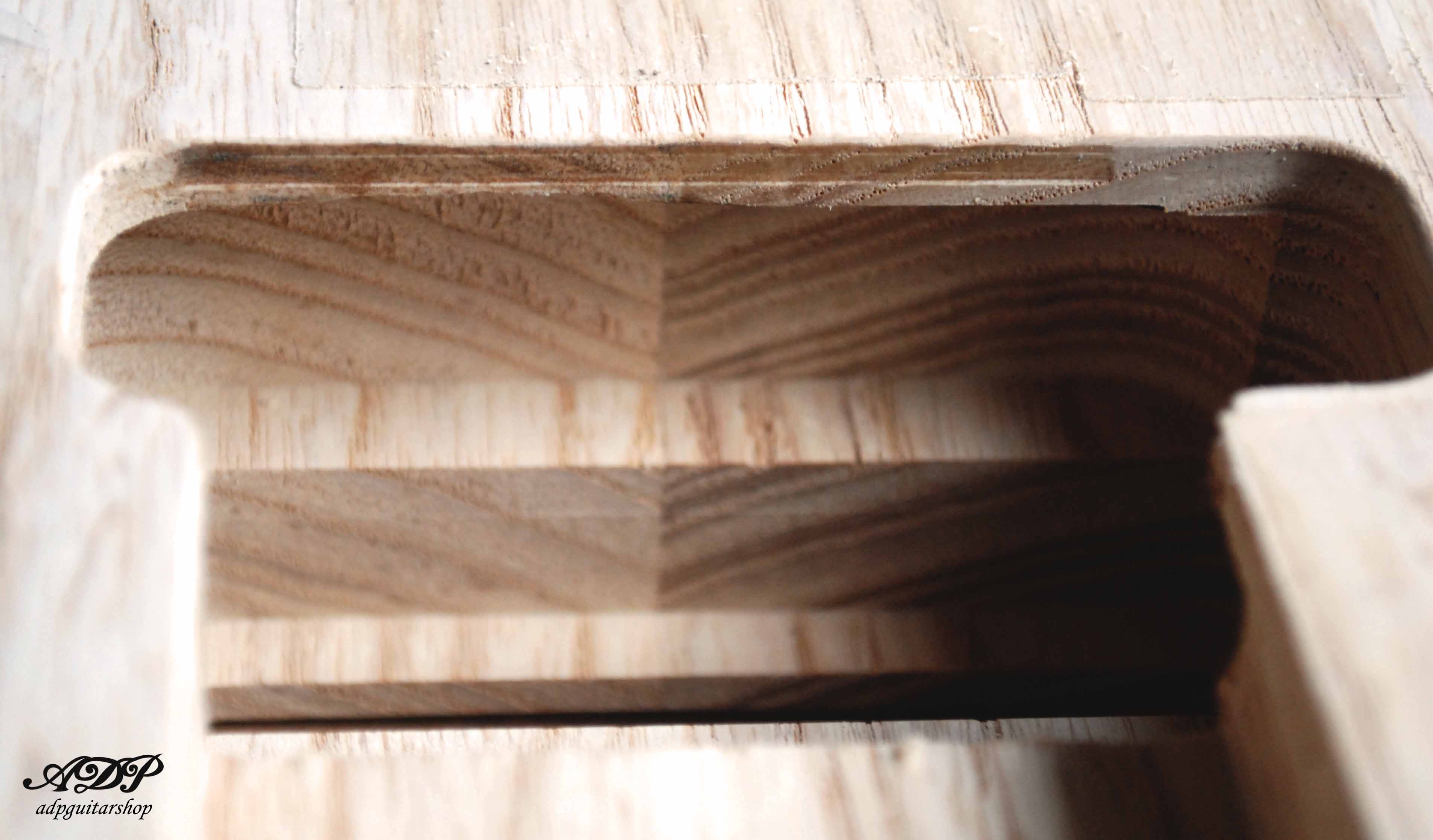

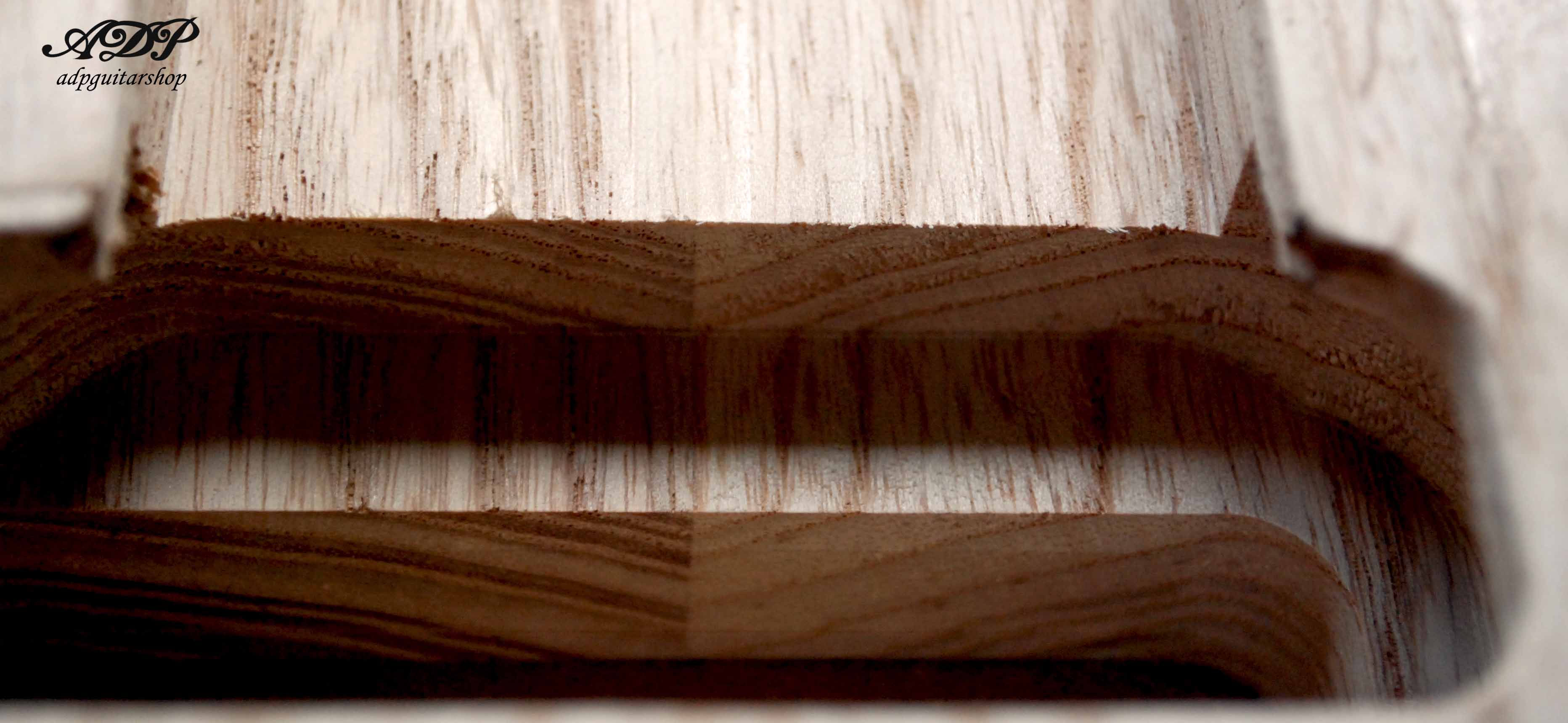

4 - La défonce permet au tremolo de se déplacer dans la
cavité

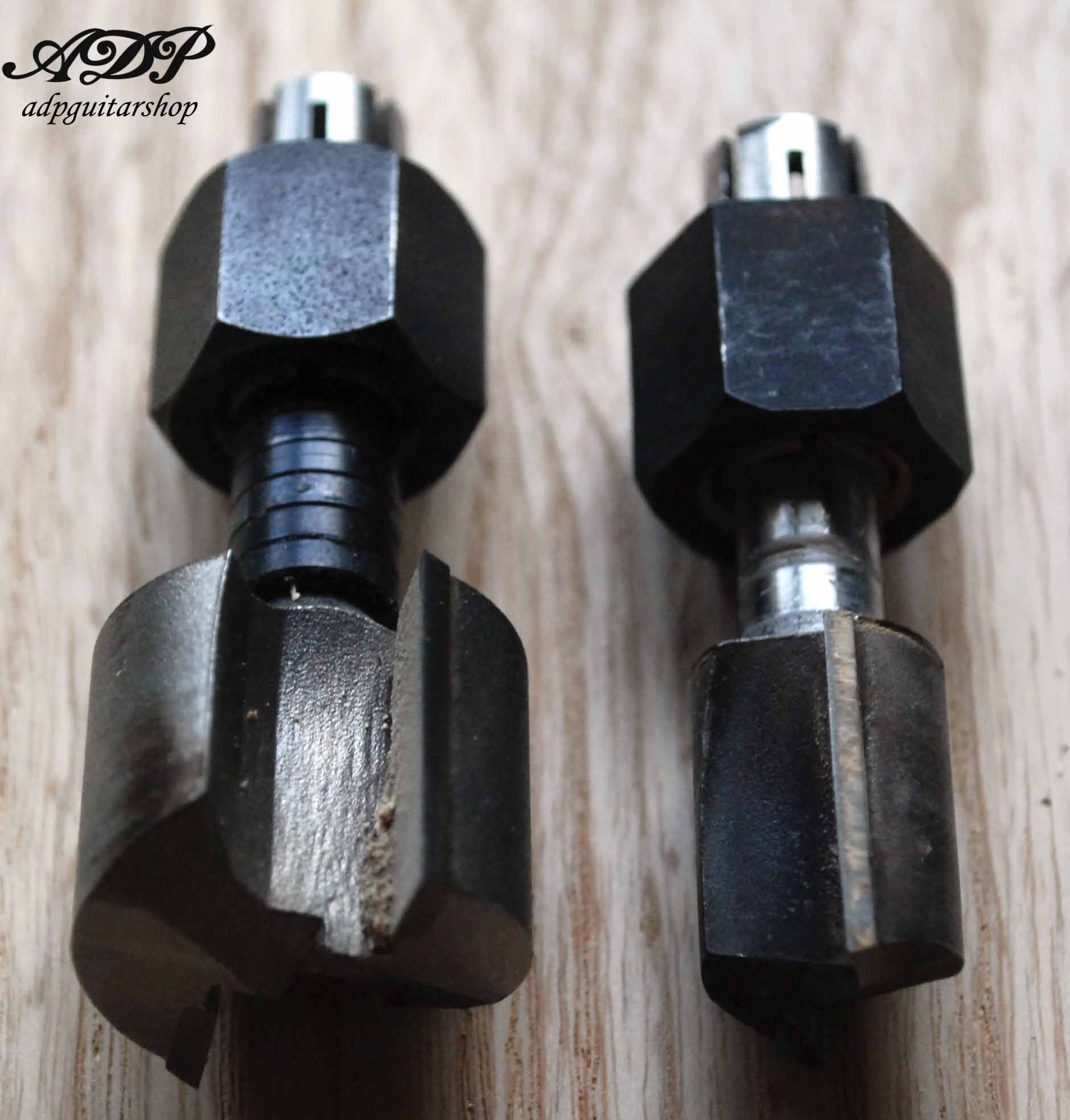

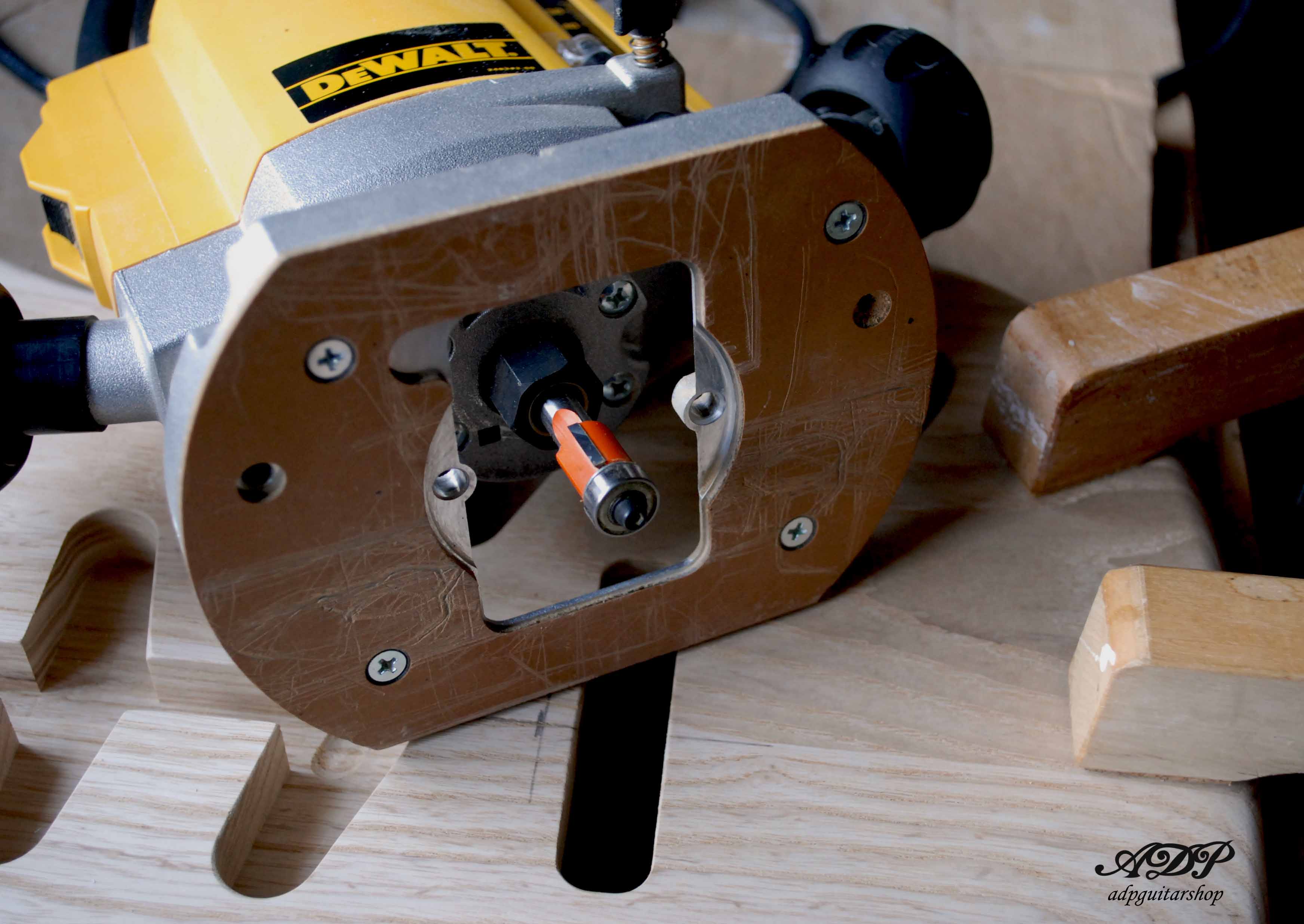

6 - Avec une fraise "flush trim" (avec guide sur roulement a bout
defraise),
on peut supprimer l'avancée de la table

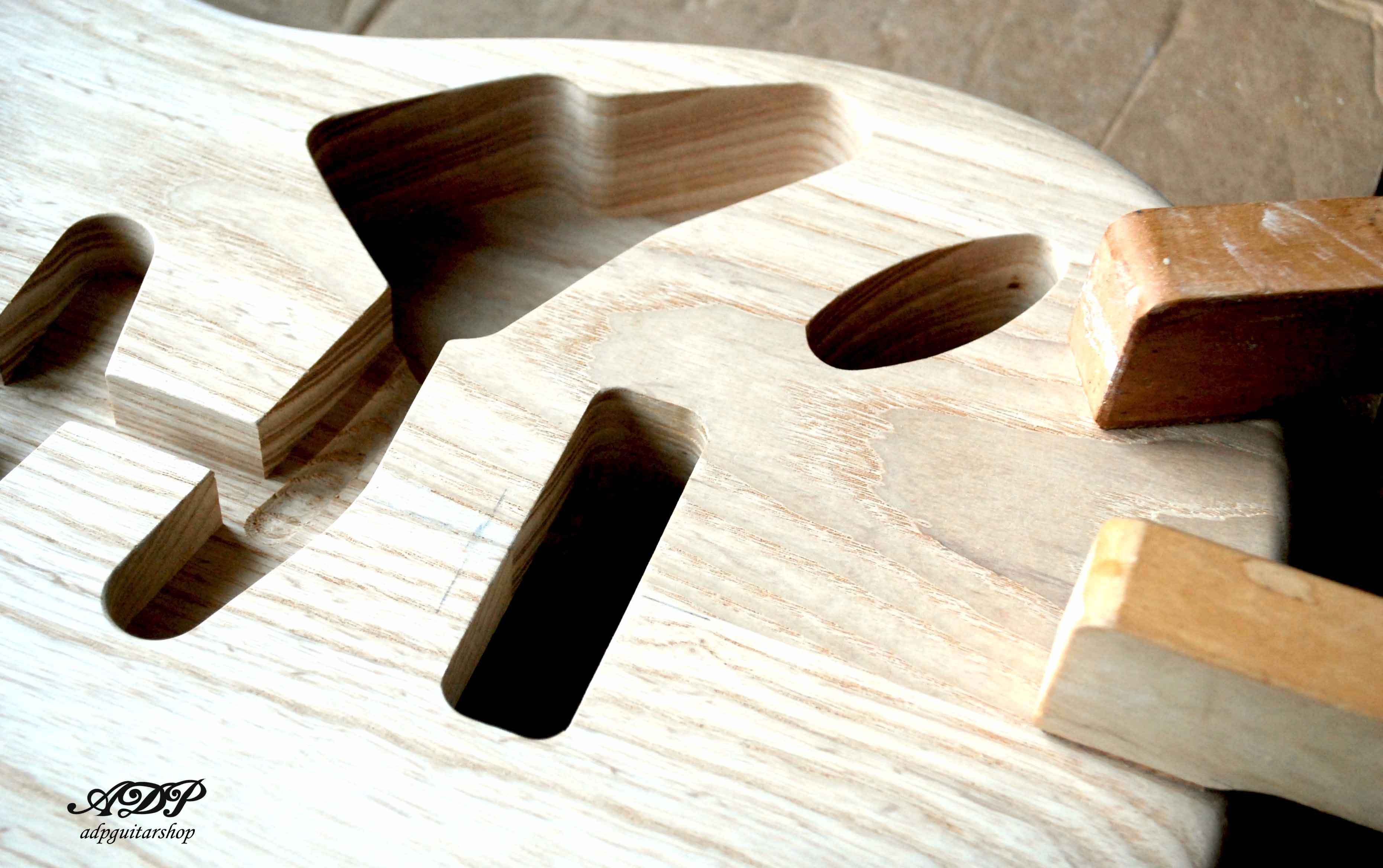

suivant la largeur totale de la cavité > résultat figure 7.

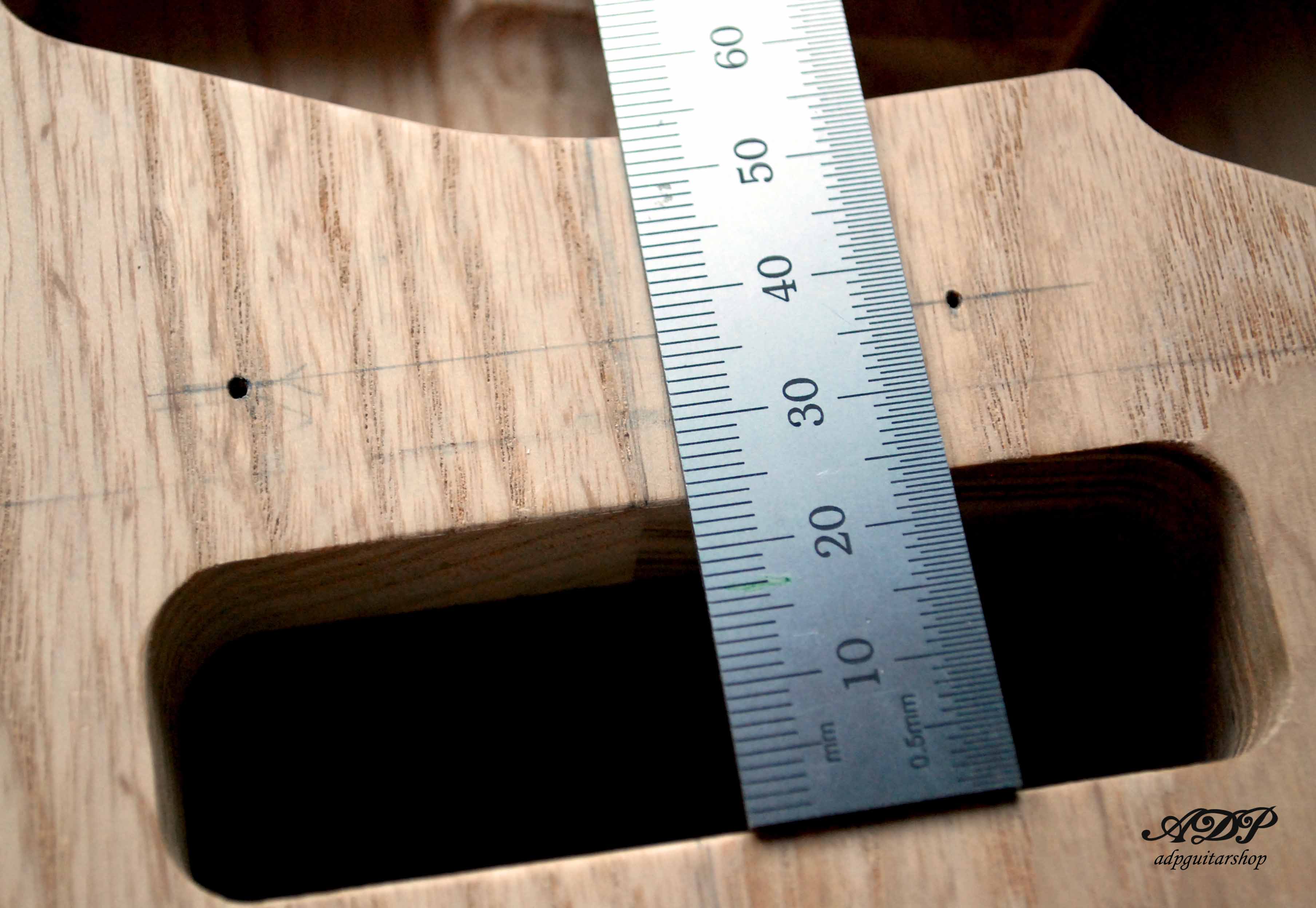

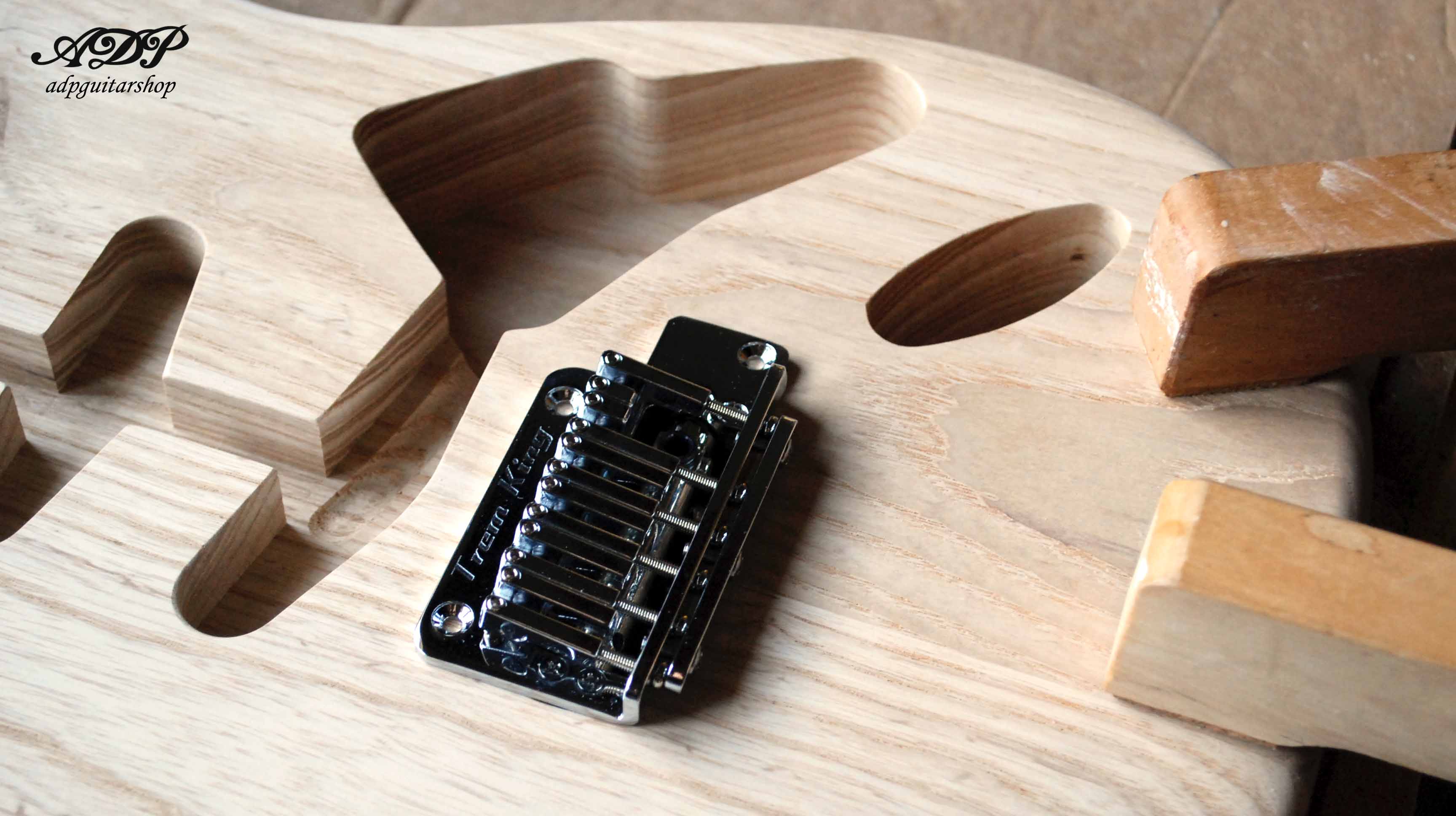

9 - Pour terminer, il faut percer les trous pour les vis de
fixation du Trem King, en faisant attention au niveau d'intonation.
Attention
! il faut bien centrer le TK1, tout en remarquant que les vis ne sont pas
symétriques par rapport a l'axe central-
Sur une guitare déja vernie,
